產品概述

DFW歐式電纜分接箱近幾年來廣泛用于電力配網系統中的電纜化工程設備，它主要特點是雙向開門、利用絕緣穿墻套管作為連接母排、具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點，一般采用額定電流630A、螺栓固定連接電纜接頭。所采用的電纜接頭符合DIN47636標準。對各種不同的用戶要求均能提供令人滿意的技術方案。

正常使用條件

● 環境溫度：**氣溫+40℃，**溫度-30℃。

● 海拔：≤1000m。

● 風速：相當34m/s(不大于700pa)。

● 濕度：日相對濕度平均不大于95%，月相對濕度平均不大于95%。

● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2。

● 安裝地點傾斜度：不大于3°。

● 安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動。

● 訂購本產品超出上述條件的規定時，可與本公司協商。

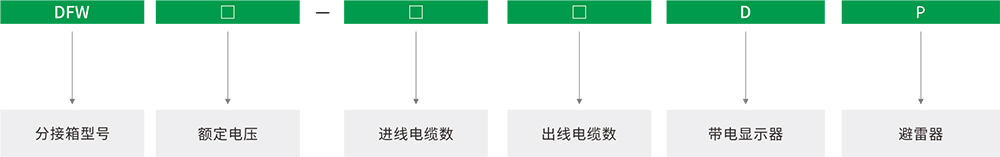

型號及含義

結構說明

DFW系列電纜分支箱系戶外設計，全密封結構，柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料，外殼采用2mm優質不銹鋼板制造，箱體內部由電纜倉頂板分隔成母線室和電纜倉兩部分。

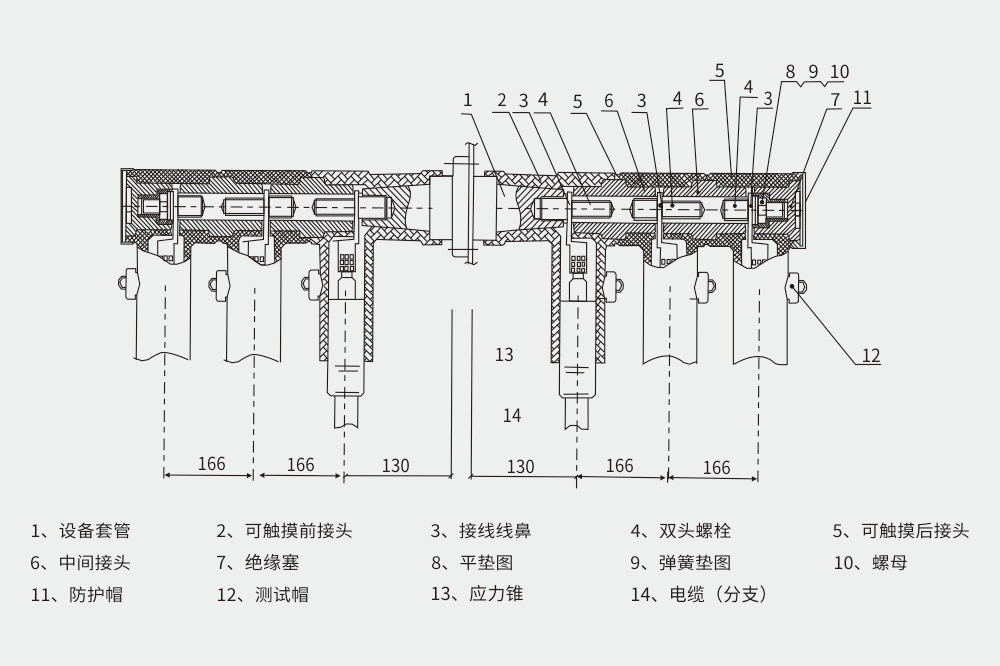

母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的上部，用來支撐套管，套管則用來固定電纜接頭，電纜接頭的相間距離為180mm。如果是帶避雷器型，避雷器安裝在電纜接頭的尾部。另外，短路指示器和帶電顯示器也裝在母線室內。母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。電纜倉位于母線室下部，是電纜進出的通道，倉內有電纜固定夾和接地端子。

產品特點

● 全絕緣、全密封，可保證人身安全。

● 戶外型，防塵、防潮、抗洪水、耐腐蝕、環境適應性強。

● 組合靈活，進出線從二路到六路，滿足多種接線要求。

● 體積小、結構緊湊、外形美觀大方、安裝簡單、免維護。

● 可帶電顯示器、短路指示器、避雷器。

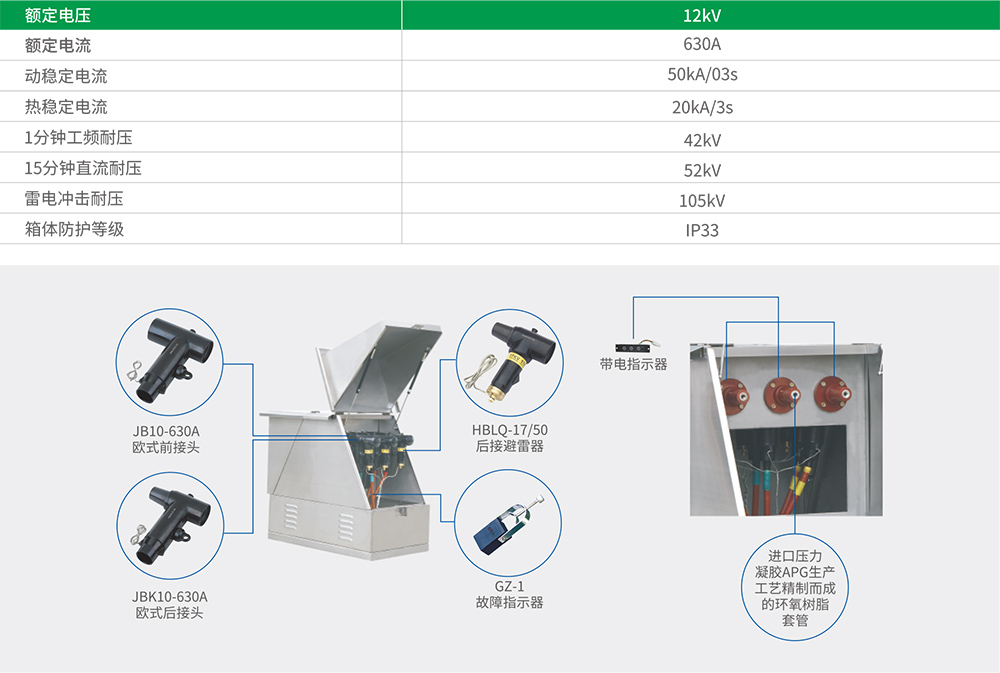

主要技術參數

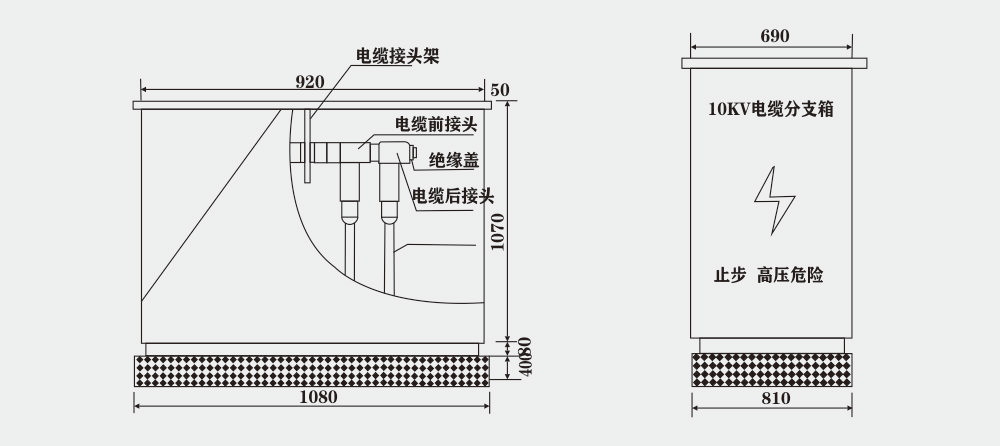

安裝尺寸圖
